Муфта зубчатая МЗ и МЗП

Муфта зубчатая с маркировкой МЗ является муфтой с подвижными внутренностями, компенсирует угловое и радиальное смещение и перекосы осей валов. Муфта зубчатая МЗ состоит из двух зубчатых обойм и двух зубчатых втулок, вставленных в обоймы, которые соединенны болтами. На обоймы устанавливаются крышки с сальниками. Зубья втулок сопрягаются с зубьями обойм. Благодаря конструкции муфты, возможно незначительное смещение в любых направлениях.

Муфты зубчатые МЗ общемашиностроительные используются для сопряжения валов и передачи крутящего момента от 1 000 до 63 000 Н·м и от 71 000 до 250 000 Н·м при угловых, радиальных и осевых смещениях валов.

Сильный угол перекоса от нулевогй плоскости оси, значительно ухудшает работу зубчатого сопряжения. Наилучшаяшая компенсация угловых смещений муфты определяется допустимым углом и расстоянием между осями зубчатых венцов.

В муфта МЗП, в отличие от муфты МЗ, одна из зубчатых обойм и одна зубчатых втулок заменены одной фланцевой монолитной полумуфтой, в которую и запрессовывается вал.

При эксплуатации муфт МЗ и МЗП из-за погрешности при изготовления втулок и обойм, нагрузка распределяется между зубьями неравномерно. При данных несоответствиях валы испытывают радиальные напряжения. Помимо этого, при эксплуатации муфт МЗ и МЗП с радиальным смещением или перекосом осей валов, в зоне сопряжения зубьев происходит повышенное трение, которое и создает радиальные напряжения, действующее в плоскости перекоса.

В связи с этим, расчет валов, соединенных мфтами МЗ и МЗП, учитывают дополнительное радиальное напряжение, которое возникает при работе в зубчатых сопряжениях изделий. Это усилие считается действующим в плоскости, проходящей через оси валов, и высчитывается 1/10 от передаваемого муфтой максимального крутящего момента, испытывающее на соединяемых муфтой валами.

Муфты зубчатые, исполняются как общего назначения для соединения любых валов, так и в виде муфты с тормозными шкивами для соединения валов электродвигателей с быстроходными валами редукторов. В сопряжении редукторов с барабанами осуществляют соединение, в котором применяются отдельные части зубчатых муфт, расположенные внутри барабана.

Зубчатые втулки муфт, растачиваются до диаметра d1, после этого режется фиксация вала: шпон-паз или шлицы.

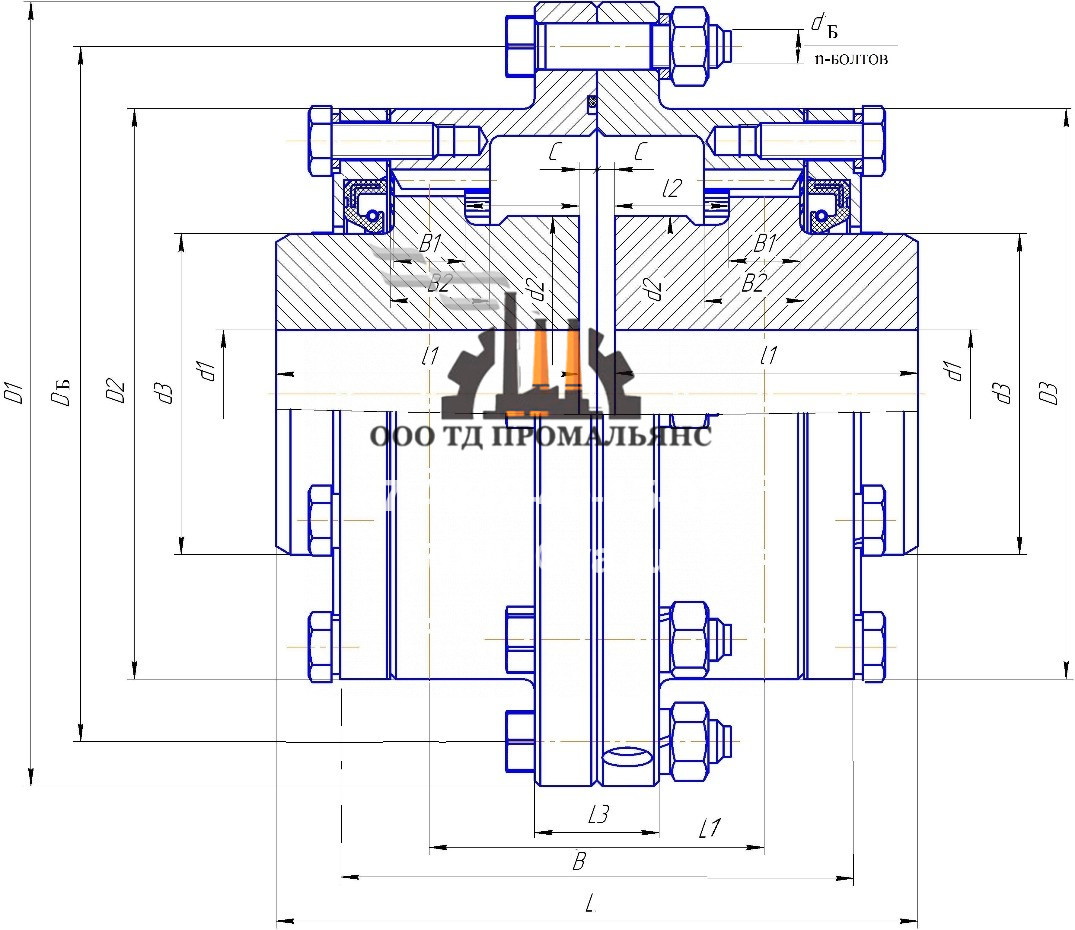

Муфта зубчатая, исполнение МЗ. Чертеж

Муфты зубчатые МЗ (размеры согласно чертежа)

Тип m z B1 B2 D1 D2 DБ d1 d1min d1max d2 d3 L1 L l1 l2 c dБ n N Мк Масса
об/мин кгс·м кг
МЗ-1 2,5 30 12 18 170 112 140 22 22 38 55 55 47 104 55 14 2,5 М12 4 6300 71 12
МЗ-2 2,5 38 15 25 180 125 150 26 26 50 70 70 72 140 70 27,5 2,5 М12 6 5000 140 16
МЗ-3 3 40 20 30 220 152 185 35 35 60 90 90 89 175 85 32 2,5 М12 6 4000 315 30
МЗ-4 3 48 25 35 250 176 215 55 55 75 110 110 124 210 105 47 2,5 М16 6 3350 560 51
МЗ-5 3 56 25 35 290 200 245 55 55 90 130 130 146 235 115 55 5 М20 6 2800 800 61
МЗ-6 4 48 30 45 320 240 275 80 80 110 160 140 152 256 122 55 5 M20 8 2500 1180 81
МЗ-7 4 56 35 45 350 260 305 95 95 120 170 170 172 290 145 65 5 М20 8 2120 1900 109
МЗ-8 4 62 35 50 380 290 335 110 110 140 190 190 201 330 165 77,5 5 М20 10 1900 2360 146
МЗ-9 6 46 42 55 430 330 380 110 110 160 210 210 210 340 165 81,5 5 М24 10 1700 3000 176
МЗ-10 6 56 40 60 490 390 440 117 120 180 260 260 242 370 180 96 5 М24 12 1400 5000 264
МЗ-11 8 48 45 70 545 450 495 137 140 210 320 300 269 410 200 107 5 М24 12 1250 7100 376
МЗ-12 8 54 50 80 590 495 540 156 160 240 370 340 345 490 240 142 5 М24 12 1120 10000 531
МЗ-13 10 48 60 90 680 555 620 175 180 270 400 380 370 530 260 150 5 М30 14 1000 17000 739
МЗ-14 10 54 65 90 730 610 670 195 200 300 440 420 398 567 280 163 5 М30 16 900 24000 933
МЗ-15 10 58 70 100 780 660 720 210 220 340 480 450 466 646 320 230 5 М30 18 800 27000 1288
МЗ-16 12 56 75 85 900 755 830 225 230 400 530 530 535 705 350 250 10 М44 16 710 37500 1800
МЗ-17 12 64 90 100 1000 855 930 260 265 450 630 630 625 805 400 280 10 М44 20 630 56000 2500
МЗ-18 12 72 90 100 1100 950 1025 280 285 500 710 450 710 905 450 300 10 М44 24 560 75000 3400
МЗ-19 12 80 100 110 1250 1050 1150 310 315 560 800 800 730 975 485 320 15 М50 24 500 100000 4650

Зубчатая муфта, исполнение МЗП. Чертеж

Муфты зубчатые МЗП (размеры согласно чертежа)

Тип m z B1 B2 D1 D2 DБ d1 d1min d1max d2 d3 L1 L l1 l2 c dБ n N, Мк, Масса
об/мин кгс·м кг
МЗП-1 2,5 30 12 18 170 112 140 22 22 38 55 55 47 104 55 14 2,5 М12 4 6300 71 22
МЗП-2 2,5 38 15 25 180 125 150 26 26 50 70 70 72 140 70 27,5 2,5 М12 6 5000 140 32
МЗП-3 3 40 20 30 220 152 185 35 35 60 90 90 89 175 85 32 2,5 М12 6 4000 315 60
МЗП-4 3 48 25 35 250 176 215 55 55 75 110 110 124 210 105 47 2,5 М16 6 3350 560 96
МЗП-5 3 56 25 35 290 200 245 55 55 90 130 130 146 235 115 55 5 М20 6 2800 800 124
МЗП-6 4 48 30 45 320 240 275 80 80 110 160 140 152 256 122 55 5 M20 8 2500 1180 160
МЗП-7 4 56 35 45 350 260 305 95 95 120 170 170 172 290 145 65 5 М20 8 2120 1900 222
МЗП-8 4 62 35 50 380 290 335 110 110 140 190 190 201 330 165 77,5 5 М20 10 1900 2360 294
МЗП-9 6 46 42 55 430 330 380 110 110 160 210 210 210 340 165 81,5 5 М24 10 1700 3000 348
МЗП-10 6 56 40 60 490 390 440 117 120 180 260 260 242 370 180 96 5 М24 12 1400 5000 528
МЗП-11 8 48 45 70 545 450 495 137 140 210 320 300 269 410 200 107 5 М24 12 1250 7100 744
МЗП-12 8 54 50 80 590 495 540 156 160 240 370 340 345 490 240 142 5 М24 12 1120 10000 1040
МЗП-13 10 48 60 90 680 555 620 175 180 270 400 380 370 530 260 150 5 М30 14 1000 17000 1500
МЗП-14 10 54 65 90 730 610 670 195 200 300 440 420 398 567 280 163 5 М30 16 900 24000 1890
МЗП-15 10 58 70 100 780 660 720 210 220 340 480 450 466 646 320 230 5 М30 18 800 27000 2474
МЗП-16 12 56 75 85 900 755 830 225 230 400 530 530 535 705 350 250 10 М44 16 710 37500 3500
МЗП-17 12 64 90 100 1000 855 930 260 265 450 630 630 625 805 400 280 10 М44 20 630 56000 4800
МЗП-18 12 72 90 100 1100 950 1025 280 285 500 710 450 710 905 450 300 10 М44 24 560 75000 6600
МЗП-19 12 80 100 110 1250 1050 1150 310 315 560 800 800 730 975 485 320 15 М50 24 500 100000 9400
В муфты по регламенту заливают масло. При работе муфты, внутренняя зубчатая втулка, должна быть полность погружена в масло. Маркировку масла, в зависимости от климатического режима эксплуатации выбираем по нижеприведенной таблице.
Марка используемого масла
Диапазон температур, С° Марки смазки
Основное Заменяющее
От -40°до +20° ТС-10 по ГОСТ 23652-79 И-50А по ГОСТ 20799 с присадкой ДФ-11 (3…5%), при температуре выше +50°допускается применение смазки УНИОЛ-2 ГОСТ 23510-79
От +20°до +80° ИТП-300, ИГП-38 по ГОСТ 26191-84
От +80°до +120° ИПП-20 по ГОСТ 26191-84 ИТП-300 по ГОСТ 26191-84
После первых запусков, в муфтах замену смазки делают через 100-150 моточасов. Последующие замены смазки производят через 2000-2500 моточасов.
Подбор зубчатых муфт по параметрам электродвигателя
Мощность, кВт Частота вращения вала, об/мин
3000 1500 1000 750 600 500
30 МЗ-2 МЗ-3 МЗ-3 МЗ-3
37 МЗ-3 МЗ-3 МЗ-4 МЗ-4
45 МЗ-3 МЗ-3 МЗ-4 МЗ-4 МЗ-5
55 МЗ-3 МЗ-4 МЗ-4 МЗ-5 МЗ-5 МЗ-5
75 МЗ-3 МЗ-4 МЗ-4 МЗ-4 МЗ-5 МЗ-6
90 МЗ-4 МЗ-4 МЗ-5 МЗ-5 МЗ-6 МЗ-6
110 МЗ-4 МЗ-5 МЗ-5 МЗ-5 МЗ-6 МЗ-6
132 МЗ-4 МЗ-5 МЗ-5 МЗ-6 МЗ-6 МЗ-6
160 МЗ-4 МЗ-5 МЗ-6 МЗ-6 МЗ-6 МЗ-6
200 МЗ-4 МЗ-5 МЗ-6 МЗ-6 МЗ-6 МЗ-6
250 МЗ-5 МЗ-6 МЗ-6 МЗ-6 МЗ-6 МЗ-7
315 МЗ-6 МЗ-6 МЗ-6 МЗ-7 МЗ-7 МЗ-7
400 МЗ-6 МЗ-6 МЗ-6 МЗ-7 МЗ-7 МЗ-7
500 МЗ-6 МЗ-6 МЗ-6 МЗ-7 МЗ-7 МЗ-8
630 МЗ-6 МЗ-6 МЗ-7 МЗ-8 МЗ-8 МЗ-8
800 МЗ-6 МЗ-7 МЗ-7 МЗ-8 МЗ-8 МЗ-9
1000 МЗ-6 МЗ-7 МЗ-8 МЗ-8 МЗ-9 МЗ-10
1250 МЗ-6 МЗ-8 МЗ-8 МЗ-9 МЗ-10 МЗ-10
1600 МЗ-6 МЗ-8 МЗ-8 МЗ-9 МЗ-10 МЗ-11
2000 МЗ-7 МЗ-9 МЗ-9 МЗ-9 МЗ-11 МЗ-11
2500 МЗ-7 МЗ-9 МЗ-9 МЗ-11 МЗ-11 МЗ-12
3150 МЗ-8 МЗ-10 МЗ-12 МЗ-11 МЗ-12 МЗ-13
4000 МЗ-8 МЗ-11 МЗ-13 МЗ-12 МЗ-13
5000 МЗ-8 МЗ-12 МЗ-13 МЗ-13

ООО «ТД»Промальянс» изготавливает втулки зубчатых муфт по ГОСТ 5006—55 с прямолинейной образующей, и с эллипсной формой зубьев. Но ввиду усложнения техпроцесса изготовления втулок с бочкообразным зубом, цена и срок изготовления данных зубчатых втулок значительно увеличиваются.
